Appareils à Pression - Process traitement des gaz

Cette appellation Appareils à pression ou Equipement sous Pression (ESP) désigne l’ensemble des appareils destinés à la production, la fabrication, l’emmagasinage ou la mise en œuvre, sous une pression supérieure à la pression atmosphérique, des vapeurs ou gaz comprimés, liquéfiés ou dissous. Les tuyauteries et accessoires de sécurité en font également partie. Tous ces équipements sont conçus avec un objectif de sécurité maximale en tenant compte des paramètres de pression, températures, et marge de corrosion. L'équipement fait l'objet de contrôle non destructifs (CND), ressuage, test par ultra-sons, radiographie et épreuves sous pression.


Filtres à gaz

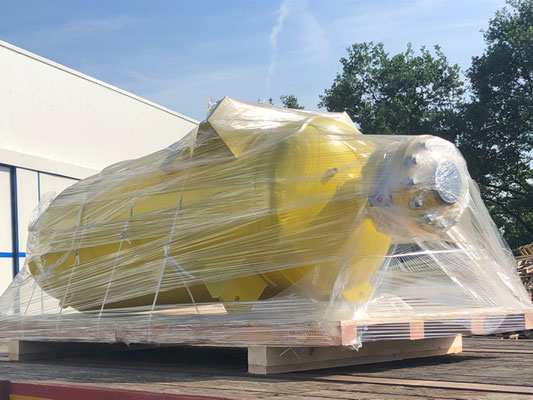

Filtre à gaz horizontal ; codap equipement sous pression

Les filtres à gaz permettent de protéger les installations contre les poussières transportées par le gaz.



Ils se composent des éléments suivants :

  • une ou plusieurs cartouches filtrantes
  • une porte à ouverture rapide ou une bride pleine pour accéder aux cartouches

Critères de dimensionnement :

  • Débit de gaz
  • Quantité de solides
  • Pression et température de service
  • Efficacité requise
  • Pertes de charges allouées

Options :

  • Instrumentation
  • Indicateur de perte de charge



Autres configurations possibles :

  • Filtres à gaz verticaux
  • Filtres à gaz horizontaux

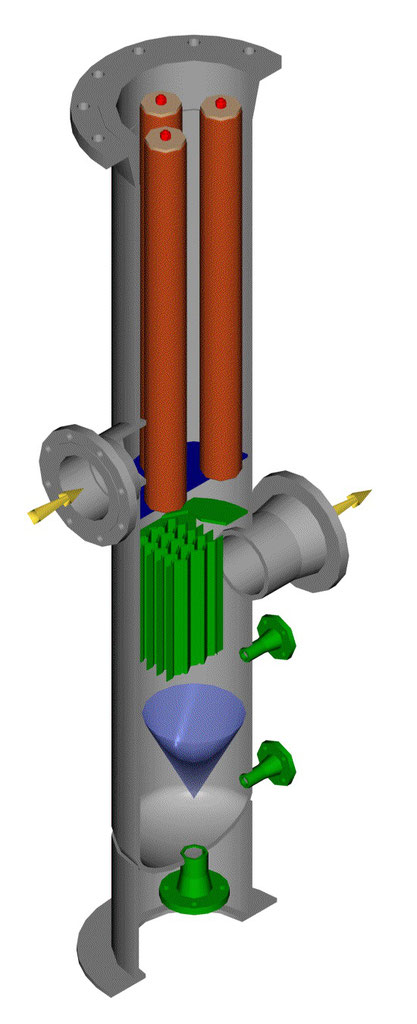

Filtres séparateurs

Les filtres séparateurs permettent de protéger les installations contre les particules liquides et solides transportées par le gaz.



Ils se composent des éléments suivants :

  • un premier étage composé des cartouches filtrantes et coalescentes assurant la filtration des particules solides et la coalescence des gouttelettes liquides.
  • un deuxième étage composé d’un bloc chicanes assure la séparation des gouttelettes liquides.
  • une capacité de rétention.
  • une porte à ouverture rapide ou une bride pleine pour accéder aux cartouches.



Critères de dimensionnement :

  • Débit de gaz
  • Quantité de liquides et solides à séparer
  • Pression et température de service
  • Efficacité requise
  • Pertes de charges allouées

Options

  • Instrumentation
  • Indicateur de niveau
  • Indicateur de perte de charge
  • Soupape de sécurité



Autres configurations possibles :

Filtres séparateurs horizontaux


Filtres Séparateurs horizontaux

Les filtres séparateurs permettent de protéger les installations contre les particules liquides et solides transportées par le gaz.



Ils se composent des éléments suivants :

  • un premier étage composé des cartouches filtrantes et coalescentes assurant la filtration des particules solides et la coalescence des gouttelettes liquides.
  •  un deuxième étage composé d’un bloc chicanes assure la séparation des gouttelettes liquides.
  • une capacité de rétention
  • une porte à ouverture rapide ou une bride pleine pour accéder aux cartouches



Critères de dimensionnement :

  • Débit de gaz
  • Quantité de liquides et solides à séparer
  • Pression et température de service
  • Efficacité requise
  • Pertes de charges allouées

Options

  • Instrumentation :
  • Indicateur de niveau
  • Indicateur de perte de charge
  • Soupape de sécurité



Autres configurations possibles :

- Filtres séparateurs verticaux


Séparateurs à chicanes

Les séparateurs à chicanes permettent de séparer les liquides présents sous forme de gouttelettes des gaz. Ils se présentent sous différentes configurations en fonction que la quantité de liquide à séparer.



Ils se composent des éléments suivants :

  • d’une tubulure avec différents types de déflecteurs
  • d’un bloc chicane avec boitier support
  • d’une capacité de rétention



Critères de dimensionnement :

  • Débit de gaz
  • Quantité de liquides à séparer
  • Pression et température de service
  • Efficacité requise
  • Pertes de charges allouées



Options

  • Instrumentation :
  • Indicateur de niveau
  • Indicateur de perte de charge
  • Soupape de sécurité




Séparateurs à cyclone

Filtre à cyclone ; codap equipement sous pression

Les séparateurs à cyclones permettent de séparer les particules liquides et solides présentes dans les gaz. Ils se présentent sous différentes configurations en fonction que la quantité de liquide à séparer.



Ils présentent l’avantage de ne pas se colmater tout en admettant de grandes quantités de particules à séparer.



Ils se composent des éléments suivants :

  • d’un ensemble de tubes cyclones
  • d’une capacité de rétention



Critères de dimensionnement :

  • Débit de gaz
  • Quantité de particules solides et liquides à séparer
  • Pression et température de service
  • Efficacité requise
  • Pertes de charges allouées



Options

  • Instrumentation :
  • Indicateur de niveau
  • Indicateur de perte de charge
  • Soupape de sécurité




Gares de racleur

Une gare de racleur est un ESP qui, installé aux extrémités d’un pipeline, permet l’envoi et / ou la réception de pistons servant à nettoyer l’intérieur de la tuyauterie par raclage.

Elle peut être raccordée par soudures ou par brides (gare de racleur mobile).

Nos gares sont équipées d’un corps tubulaire de raccordement à votre canalisation, d’un tronc de cône, d’un corps tubulaire (sas) permettant l’envoi et / ou la réception du piston et d’un système de fermeture par brides (diamètre de la canalisation inférieur à DN300) ou à ouverture rapide type culasse PC (diamètre de la canalisation supérieur ou égal à DN300).



Les culasses de fermeture FILTRES EQUIPEMENTS sont qualifiées par GRTgaz et peuvent être équipées d’un système d’ouverture / fermeture centralisé pour les grandes dimensions.



FILTRES EQUIPEMENTS étudie et fabrique vos gares de racleur suivant vos standards ou sur mesure (avec prise de cotes sur le chantier).





Nos gares de racleur peuvent être équipées d’accessoires optionnels :

  • Indicateur de passage
  • Robinetterie (Purge, évent...)
  • Instrumentations
  • Piquages divers (équilibrage, injection méthanol…)




Skid

FILTRES EQUIPEMENTS réalise des Skids correspondant aux spécificités de votre cahier des charges. Nous sommes en mesure de vous apporter la solution la plus adaptée comme : l'étude du cahier des charges, la conception et la solution fabrication. Un Skid type filtration, banc de détente gaz etc. est une solution clé en main répondant à des besoins exprimés par nos clients dans de nombreux secteurs d’activité.



Un Skid peut être composé de filtres statiques, gares de pistons racleur, pompes, vannes, sondes, manomètres... Les corps des filtres peuvent être standards mais également fabriqués sur mesure (double enveloppe, haute pression ...) tous comme les unités de détentes et réchauffages de gaz.



Nous réalisons également l'alimentation électrique des dispositifs de surveillance des paramètres physique important. L'ensemble de nos Skid sont livrés prêt a l'emploi suivant les demandes clients.


Dégazeur

Les dégazeurs permettent de récupérer les liquides entraînés par le gaz lors de la mise à l’atmosphère d’une enceinte sous pression.

Le nombre et le diamètre nominal des tuyauteries de raccordement sont précisées par le client.



Critères de dimensionnement :

  • Débit maxi en Nm3/h
  • Pression en amont de la détente
  • Diamètre et nombre de connections





Le dégazeur est constitué des éléments suivants :

  • Déflecteur d’entrée
  • Elément séparateur
  • Capacité de rétention
  • Anti-Vortex sur la tubulure de purge
  • Pare-flamme bout de ligne ou en ligne
  • Disque de rupture avec contact d’éclatement



De même en fonction des spécifications client, il peut être équipé des instruments suivants :

  • Niveau visible avec contacts
  • Détecteur de niveau
  • Manomètre
  • Transmetteur de pression

Cuves & réservoirs sous pression

Un réservoir est un Equipement sous pression servant à stocker un fluide (gazeux ou liquide) sans qu’il n’y ait eu d’opération de transformation du fluide (filtration, réchauffage…).



Nos fabrications peuvent s’appliquer de nombreux domaines industriels que ce soit pour le gaz ou les liquides.



Filtres Equipements étudie, dimensionne et fabrique des réservoirs selon vos besoins et vos spécifications, et selon le respect de la réglementation DESP 2014/68/UE (décret 2015-799).



Nous nous appuyons sur des codes de construction reconnus tels que : CODAP, ASME, AD MERKBLATTER.



Nos moyens matériels et humains nous permettent de réaliser des réservoirs de grandes capacités (> à 55 m3), que ce soit en aciers noirs ou en aciers inoxydables.



Les réservoirs sont principalement équipés d’un corps principal (tube ou virole roulée/soudée) fermé par 2 fonds (Elliptiques, GRC, fond plat…)



Nos réservoirs peuvent être équipées d’accessoires optionnels :

  • Manomètres
  • Robinetterie (Purge, évent...)
  • Instrumentations
  • Piquages divers (regard, trou de poing, trou d’homme…)




Silencieux

Les silencieux sont destinés à réduire le bruit généré par le vent dans l'atmosphère du gaz sous pression et de la vapeur.

Ils comportent trois sections principales :

l'admission diffuse avec toute la force de l'expansion de la pression et du fluide entrant. Il fournit un décalage des basses fréquences vers les bandes hautes fréquences atténuées.

  • le plénum
  • les panneaux séparateurs réduisent le niveau de bruit à la valeur requise.







Application typique

  • Soupapes de sécurité.
  • Évents à vapeur, à air et à gaz.
  • Process Gas Blowdown.
  • Démarrage et purge de la chaudière.



Les performances

Ils sont conçus pour respecter le niveau de bruit silencieux spécifié à distance.

Les diffuseurs peuvent être conçus pour fournir la pression requise.



Critères de dimensionnement

  • Débit et densité du gaz.
  • Valve pression et température en amont.
  • Niveau de bruit silencieux requis à la distance.




Filtres réchauffeurs électriques



Ils combinent la fonction de filtre et de réchauffeur et sont le plus souvent installés en amont d’un détendeur.

Ils peuvent être installés à l’emplacement de filtres à cartouche existant sans avoir à modifier le tracé de la tuyauterie.

Le réchauffage est assuré par un ou deux thermoplongeurs montés en dérivation sur le corps du filtre et dont la puissance est choisie en fonction des conditions de service.

Ils se composent des éléments suivants :

  • un filtre à cartouche
  • un ou deux thermoplongeurs
  • des sondes de température
  • une armoire de régulation



Critères de dimensionnement :

  • Débit de gaz
  • Pressions de service amont et aval
  • Température d’entrée
  • Température requise en aval de la détente
  • Puissance souhaitée




Réchauffeur à Bain d'Eau

Il permet de réchauffer le gaz naturel transitant dans une canalisation sans apporter des modifications importantes au tracé de cette dernière. Il présente l’avantage d’être autonome en énergie, le gaz carburant nécessaire étant prélevé sur l’installation.



Ils se composent des éléments suivants :

  • une cuve d’eau chaude
  • un serpentin plongeant dans l’eau chaude
  • un brûleur avec ses tubes de fumée
  • une panoplie d’alimentation en gaz combustible
  • une armoire de régulation
  • des sondes de température
  • divers instruments nécessaires à la régulation

 Critères de dimensionnement :

  • Débit de gaz
  • Pression de service
  • Température d’entrée et de sortie
  • Puissance souhaitée

  Configurations principales :

  • Diamètre de la canalisation :   de DN50 à DN200
  • Puissances disponibles :  50 à 300 kw
