Filtres séparateur à chicanes

Les séparateurs à chicanes permettent de séparer les liquides présents sous forme de gouttelettes des gaz. Ils se présentent sous différentes configurations en fonction que la quantité de liquide à séparer.



Ils se composent des éléments suivants :

  • d’une tubulure avec différents types de déflecteurs

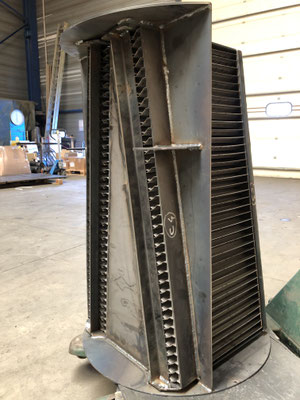

  • d’un bloc chicane avec boitier support
  • d’une capacité de rétention

 Configurations possibles :

  • Filtres séparateur à chicanes vertical
  • Filtres séparateur à chicanes horizontal

Voir aussi les filtres séparateurs à cartouches et séparateurs à cyclones


Séparateurs à chicanes

Les séparateurs à chicanes



Critères de dimensionnement :

  • Débit de gaz
  • Quantité de liquides à séparer
  • Pression et température de service
  • Efficacité requise
  • Pertes de charges allouées



Options

  • Instrumentation :
  • Indicateur de niveau
  • Indicateur de perte de charge
  • Soupape de sécurité




Séparateurs à cyclone

Filtre à cyclone ; codap equipement sous pression

Les séparateurs à cyclones permettent de séparer les particules liquides et solides présentes dans les gaz. Ils se présentent sous différentes configurations en fonction que la quantité de liquide à séparer.



Ils présentent l’avantage de ne pas se colmater tout en admettant de grandes quantités de particules à séparer.



Ils se composent des éléments suivants :

  • d’un ensemble de tubes cyclones
  • d’une capacité de rétention



Critères de dimensionnement :

  • Débit de gaz
  • Quantité de particules solides et liquides à séparer
  • Pression et température de service
  • Efficacité requise
  • Pertes de charges allouées



Options

  • Instrumentation :
  • Indicateur de niveau
  • Indicateur de perte de charge
  • Soupape de sécurité
